概述：

JDBX集中計量表箱是一種安裝電能表的配電箱，門上開有透明抄表窗口，便于抄表。主要用于民用建筑，商業配電系統中，我廠該產品已取得國家強制性產品3C認證證書。

產品參數：

額定工作電壓（Ue）：380V/220V

額定絕緣電壓（Ue）：500V

頻率：50HZ

主母線額定電流（InA）：250A～32A

主母線額定短時耐受電流（Icw）：6kA

外殼防護等級：IP20C (操作面IP20C）

結構特點：

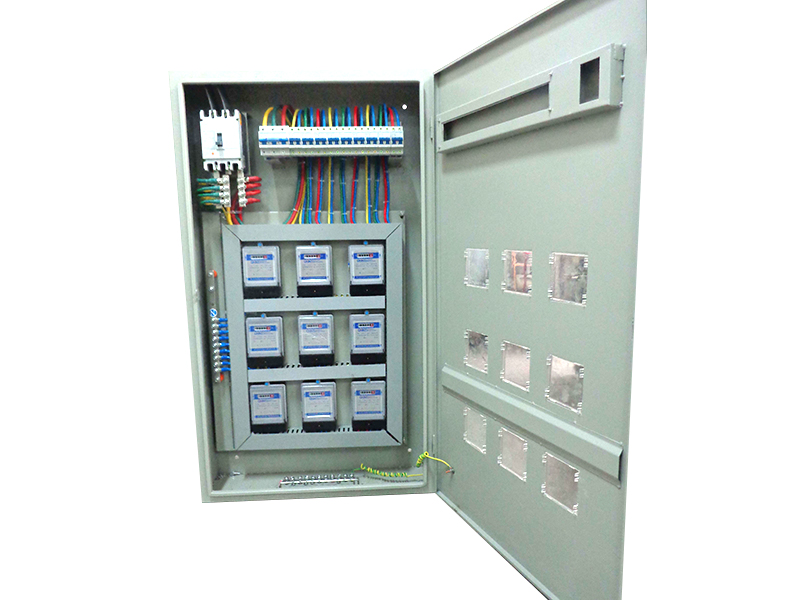

箱體采用厚冷軋鋼板經彎制、焊接而成，正面為單扇右開門，箱門設有門鎖。對應主開關及分回路開關均開有小門。箱門在電能表對應處設有觀察窗，用于觀察電能表的運行情況。箱內所有的電器元件安裝在一塊安裝板上，可方便的裝入箱體內；其中分回路斷路器裝在安裝板上的安裝導軌上。主接地點焊接在箱體內右側下部。箱門用黃綠雙色導線與主接地點連接。箱體上下部有進出線敲落孔。便于與外部導線連接。

產品依據標準：

GB/T7251.3-2017《低壓成套開關設備和控制設備 第3部分：由一般人員操作的配電板》
